Schlaucharmaturen bei Hermann Wendler GmbH
Schlaucharmaturen bei Hermann Wendler GmbH

Schlauchschellen und Schlaucharmaturen


Um Schlauchenden mit Anschlüssen wie Tüllen oder Kupplungen zu verbinden werden Schlauchschellen eingesetzt. In der Regel bestehen diese aus einem ringförmigen Metallband oder aus Draht. In seltenen Fällen kommen Schlauchschellen aus Kunststoff zum Einsatz. Mit Hilfe einer Stellschraube wird die Schlauchschelle festgezogen. Dadurch verringert sich ihr Innendurchmesser und der darunter liegende Schlauch presst sich auf das Anschlussstück. Somit erfolgt die Abdichtung von Schlauch und Anschluss.  Langjährige Erfahrung und Kontinuität in der Zusammenarbeit mit unseren Partnern ermöglichen optimale Lösungen, auch für knifflige Schlauchverbindungen.

Angaben zu den aufgeführten Materialien:

Material Erläuterung Korrosionsbeständigkeit im Salzsprühtest
W1 Alle Teile komplett aus verzinktem Stahl min. 144h
W2 Band und Gehäuse Edelstahl, Schraube Stahl verzinkt min. 72h
W3 Alle Teile komplett aus Edelstahl min. 200h*
W4 Alle Teile komplett aus Edelstahl min. 240h
W5 Alle Teile komplett aus Edelstahl min. 240h
S20 Band aus Aluzink min. 200h**
S50 Alle Teile aus Edelstahl min. 2.000h**

* maximaler Anteil von 10% Grundmetallkorrosion zulässig
** Test gem. SS-ISO 9227 mit neutralem Salznebel

Tipp
Band-It Schlauchband Hermann Wendler GmbH
Band-It Schlauchband 1/4"
Bandbreite: 6,35 mm ( 1/4")
Bandstärke 0,51 mmSchlauchbinde-System zur Eigenkonfektionierungbesonders für große AnzugskräfteSkala auf dem Band bietet exaktes AbmessenRollenläge ca. 30,5 mMaterial: Edelstahl Montagehinweise: Schlaufe mit Ohren zum Bandende auf das Band ziehen Schelle formen (Band auf Band), Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und die Schelle durch Drehen der Kurbel anziehen Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden Ruckartiges Ziehen des Schneidhebels schneidet das Band ab. Band mit Hammer auf die Schlaufenbrücke schlagen Ohren der Schlaufe umlegen und so das Bandende sichern. Tipp: Bei hoher Belastung der Schelle das Band 2x durch die Schlaufe ziehen. Anwendungsgebiete Band-It Schlauchband: Schlaucheinbindung mit Band-It Schlauchband mobile Montageteams Serviceteams im Reparaturbereich Produktübersicht Schlauchschellen als pdf downloaden.

Preis auf Anfrage

Band-It Schlaufe Hermann Wendler GmbH
Band-It Schlauchbandschlaufen
Bandbreite: 6,35 mm ( 1/4")
Schlaufen für die einfache Schlaucheinbindung mit Band-It SchlauchbandZahnung gewährleistet maximale HaltekraftBreite 6,35 mm(1/4") nur im Free-End-ClipMaterial: Edelstahl Anwendungsgebiete Band-It Schlaufen: Schlaucheinbindung mit Band-It Schlauchband mobile Montageteams Serviceteams im Reparaturbereich Produktübersicht Schlauchschellen als pdf downloaden.

Preis auf Anfrage

Band-It Spannwerkzeug bei Hermann Wendler
Band-It Spannwerkzeug C001
manuelles Spannwerkzeug mit Kurbelfür Bandbreiten von 3/16" (4,76mm) bis 3/4" (19,05mm) Anwendungsgebiete Band-It Schlauchband zur Eigenkonfektionierung: flexible Schlaucheinbindung Mobile Montageteams Serviceteams im Reparaturbereich Produktübersicht Schlauchschellen als pdf downloaden.

Preis auf Anfrage

Gelenkbolzenschelle aus W1 - Hermann Wendler
Gelenkbolzenschelle W1 nach DIN 3017
Material W1: Band, Kopf und Schraube verzinkt besonders zur Befestigung von Saug- und Druckluftschläuchen mit hohen Härtegraden oder mit Kunststoff- oder Stahleinlagen geeignet hohe Bandzugkräfte Produktübersicht Schlauchschellen als pdf downloaden.

Preis auf Anfrage

Gelenkbolzenschelle aus W2 - Hermann Wendler
Gelenkbolzenschelle W2 nach DIN 3017
Material W2: Band Edelstahl, Kopf und Schraube verzinkt Einsatz bei Saug- und Druckluftschläuchen mit hohen Härtegraden oder mit Kunststoff- oder Stahleinlagen hohe Bandzugkräfte bessere Korrosionsbeständigkeit als Ausführung W1

Preis auf Anfrage

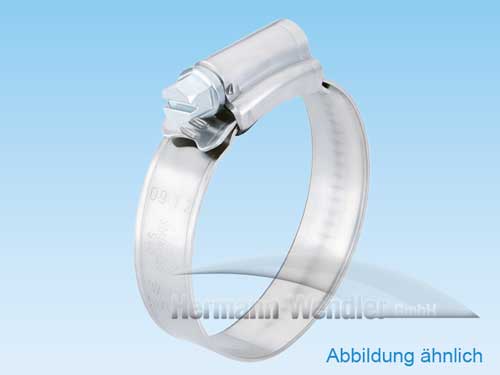

ABA-Schlauchschelle aus W5 - Hermann Wendler
Säurefeste Schlauchschellen ABA S50
Material S50, alle Teile aus säurefestem Stahl 1.4436/AISI 316/SS 2343 besonders stabile und zuverlässige Schlauchschelle für hohe Belastungen unter rauen und korrosiven Bedingungen Anwendungsgebiete säurefester ABA-Schlauchschellen S50: Maschinenbau Chemische Industrie Bewässerungssysteme Eisenbahn Landmaschinen Baumaschinen Marineindustrie Produktübersicht Schlauchschellen als pdf downloaden.

Preis auf Anfrage

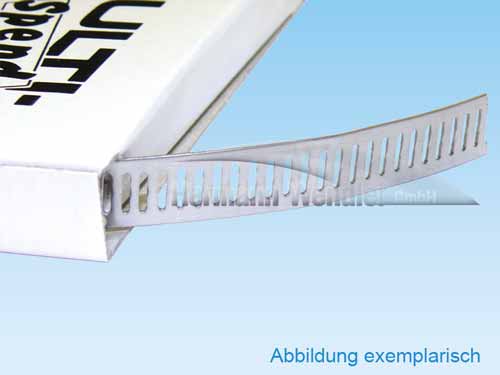

Schlauchband Hermann Wendler GmbH
Schlauchband zur Eigenkonfektionierung
geschlitztRollenlänge ca. 5mMaterial: EdelstahlMontage mit Schlauchbandschloss Anwendungsgebiete Schlauchband zur Eigenkonfektionierung: Montageteams Serviceteams im Reparaturbereich Produktübersicht Schlauchschellen als pdf downloaden.

Preis auf Anfrage

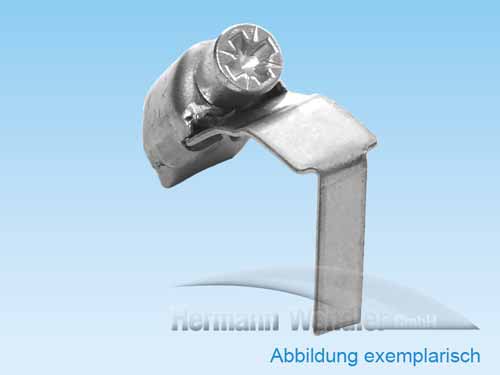

Schlauchbandschloss Hermann Wendler GmbH
Schlauchbandschloss
Schlauchbandschlossfür Schlauchband zur Eigenkonfektionierung Anwendungsgebiete Schlauchbandschloss: Zubehör zur Montage von Schlauchband zur Eigenkonfektionierung Montageteams Serviceteams im Reparaturbereich Produktübersicht Schlauchschellen als pdf downloaden.

Preis auf Anfrage

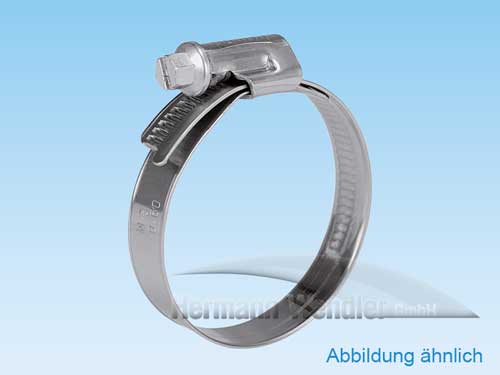

Standard-Schlauchschelle aus W1 - Hermann Wendler
Schlauchschelle Standard W1
Bandbreite: 9,0 mm | Material: W1 | Spannbereich: 8 - 12 mm
Material W1: Stahl, galvanisiert, verzinkt und chomatiertfestsitzende Viereckmutter erleichtert Montage auf bereits aufsteckendem Schlauchgleichmäßige Kraftverteilung und sichere Montage durch asymmetrische Gehäusekonstruktiongleichmäßiger Anpressdruck, somit bessere Dichtwirkung durch kurzen Gehäusesattel Anwendungsgebiete Standard-Schlauchschellen W1: Anwendungen mit hoher mechanischer Belastung Produktübersicht Schlauchschellen als pdf downloaden.

Preis auf Anfrage

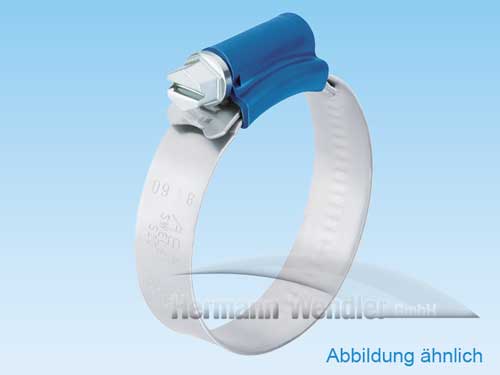

ABA-Schlauchschelle aus W1 - Hermann Wendler
Schlauchschellen ABA W1 (S20)
Bandbreite: 9,0 mm | Spannbereich: 8 - 12 mm
Material: S20 Schraube feuerverzinkt, Band: Aluzink, Gehäuse: lackiert Widerstand gegen hohen Bruchmoment durch robustes Schneckengehäuse aus einem Stückhohe Zuverlässigkeit durch Spannkraftreserveschlauchschonende glatte Unterseite und aufgebogene Bandkanten zur Verhinderung von LeckagenBänder aus Aluzink gewährleisten ca. 3-fach besseren Korrossionsschutz gegenüber GalvanisierungAnwendungsgebiete ABA-Schlauchschellen S20: Anwendungen mit erhöhter Anforderung an Korrossionsbeständigkeit  Produktübersicht Schlauchschellen als pdf downloaden.

Preis auf Anfrage

Zweiohrschellen Hermann Wendler
Zweiohrschellen ABA W1
Material W1: Stahl, chromglanzverzinktbis Spannbereich 22-25 auch in W4 lieferbar Schlauchbefestigungen im Nieder- und Mitteldruckbereichkostengünstige Alternative zu Schneckengewinde-Schlauchschellenideal in engen Räumenzur Fixierung von Verbindungsrohren geeignetohne Schraube, dadurch verringerte VerletzungsgefahrMontage: Zukneifen mittels Klemmzange - schnell, einfach und sicherLösen: nur mit Seitenschneidernicht wiederverwendbar Ohrschellen haben sich als Verbindungselemente vielfach bewährt, vor allem bei kritischen Platzverhältnissen. Daher gehören Zweiohrschellen selbstverständlich zu unserem Lagersortiment. Bitte beachten Sie bei der Montage, dass nach dem Schließen des zweiten Ohres eventuell das erste Ohr nochmals geklemmt werden muss. Anwendungsgebiete Ohrschellen: Schläuche, die Druckluft oder Flüssigkeiten führen Wartung, Reparatur und Instandsetzung Produktübersicht Schlauchschellen als pdf downloaden.

Preis auf Anfrage

Unser Service für Sie:

  • Konfektionierung von Schlauchleitungen nach Ihren Anforderungen
  • umfangreiche Lagerhaltung
  • Abnahmemengen nicht VE-gebunden

Service-Hotline

Unterstützung und Beratung unter: 03771 56471-0 Mo-Fr 07:00 - 16:00 Uhr oder 037754 1247-0 (zum Sortiment Werkzeuge) Mo-Do 07:00 - 16:30, Fr 07:00 - 13:00 Uhr

Oder über unser Kontaktformular.
